光伏储能电站作为集发电、储能、并网于一体的复杂系统，其电力二次设备是保障电站安全、高效、稳定运行的核心。这些设备通过监测、控制、保护、通信等功能，实现电站与电网的协同互动。以下是光伏储能电站所需的主要电力二次设备分类及功能详解：

一、监控与数据采集系统（SCADA）

1. 核心功能

• 实时监测：采集光伏阵列、储能电池、逆变器、变压器等设备的电压、电流、功率、温度等参数。

• 远程控制：支持远程启停设备、调整运行模式（如充电/放电）、切换开关状态。

• 事件记录：存储故障报警、操作日志、历史数据，支持事故追溯与分析。

• 可视化界面：通过人机交互界面（HMI）展示电站拓扑图、实时曲线、报表统计等。

2. 典型设备

• 监控主机：工业级计算机或嵌入式控制器，运行SCADA软件。

• 数据采集单元（RTU/DTU）：分布式部署在各设备侧，负责数据采集与上传。

• 通信网络：以太网、光纤、4G/5G等，实现设备间数据交互。

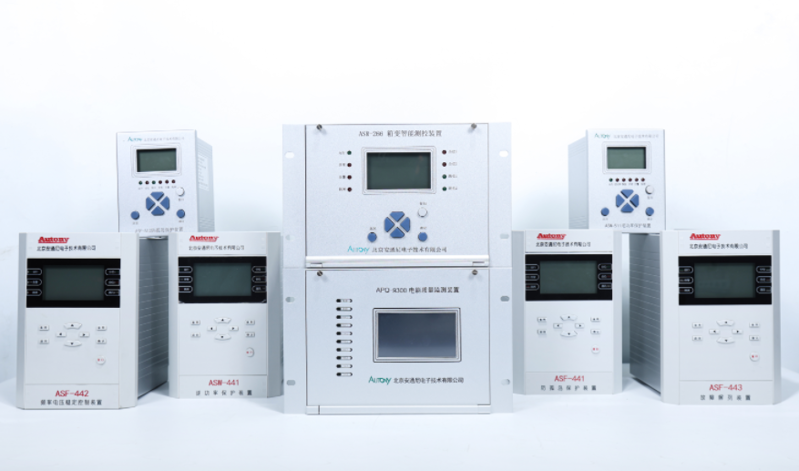

二、保护与安全自动装置

1. 防孤岛保护装置

• 功能：电网停电时，快速切断逆变器输出，防止孤岛效应（触电风险、设备损坏）。

• 动作逻辑：监测电压、频率、相位等参数，超限时在100-200ms内跳闸。

• 扩展功能：与故障解列功能集成，形成二合一装置（如前文所述）。

2. 线路保护装置

• 功能：保护电站内输电线路（如35kV/10kV集电线路）免受短路、过载等故障影响。

• 保护类型：

• 三段式电流保护：速断、限时速断、过电流保护。

• 距离保护：通过阻抗测量定位故障点。

• 差动保护：适用于重要线路或变压器，高灵敏度检测区内故障。

3. 变压器保护装置

• 功能：保护升压变压器（如将直流逆变为交流后升压至并网电压）。

• 保护类型：

• 瓦斯保护：检测变压器内部故障（如电弧、过热）。

• 差动保护：快速切除变压器绕组短路。

• 过励磁保护：防止电压过高导致铁芯饱和。

4. 储能电池保护系统

• 功能：监测电池组电压、电流、温度、SOC（剩余电量），防止过充/过放、过热、短路。

• 典型配置：

• BMS（电池管理系统）：集成于电池包内，实现单体电池均衡控制。

• 直流侧保护装置：配置直流断路器、熔断器、防雷器，保护直流母线安全。

三、电能质量治理设备

1. 无功补偿装置（SVG/SVC）

• 功能：动态补偿电站无功功率，改善功率因数，稳定电压波动。

• 应用场景：光伏出力波动大时，避免并网点电压越限。

2. 有源滤波器（APF）

• 功能：抑制谐波污染（如逆变器产生的5次、7次谐波），满足电网谐波标准（如GB/T 14549）。

3. 相位平衡装置

• 功能：调整三相不平衡电流，减少线路损耗，避免设备过热。

四、通信与自动化设备

1. 能量管理系统（EMS）

• 功能：

• 优化调度：根据光伏预测、负荷需求、电价信号，制定储能充放电策略。

• 经济运行：参与电网调峰、调频、备用服务等辅助服务，提升收益。

• 数据接口：与SCADA、BMS、气象站等系统对接，实现数据共享。

2. 通信管理机

• 功能：

• 协议转换：将Modbus、IEC 61850、IEC 104等不同协议统一为标准格式。

• 数据转发：作为SCADA与上级调度（如电网公司）之间的数据网关。

3. 同步时钟装置（GPS/北斗对时）

• 功能：为保护装置、故障录波器等设备提供精确时间同步（误差≤1μs），便于事故分析。

五、辅助控制设备

1. 气象站

• 功能：监测光照强度、环境温度、风速等参数，为光伏功率预测提供数据支持。

2. 环境监测系统

• 功能：监测电站内温湿度、烟雾、水浸等环境参数，触发报警或联动消防系统。

3. 直流/交流配电柜保护装置

• 功能：

• 直流侧：配置直流断路器、防雷器、熔断器，保护光伏组件与逆变器连接安全。

• 交流侧：配置交流断路器、计量表计，实现并网电能计量与保护。

六、典型配置案例（以10MW/20MWh光伏储能电站为例）

七、选型与集成建议

1. 兼容性：选择支持IEC 61850、Modbus TCP等标准协议的设备，便于系统集成。

2. 可靠性：优先采用工业级设备，适应高温、高湿、沙尘等恶劣环境。

3. 扩展性：预留通信接口与计算资源，支持未来功能升级（如参与虚拟电厂）。

4. 本地化服务：选择提供快速响应技术支持的供应商，降低运维成本。

总结

光伏储能电站的电力二次设备覆盖了从数据采集、保护控制到优化调度的全链条，其配置需根据电站规模、电网要求、投资预算等因素综合设计。通过合理选型与集成，可实现电站安全、高效、经济运行，同时为未来智能电网转型奠定基础。
