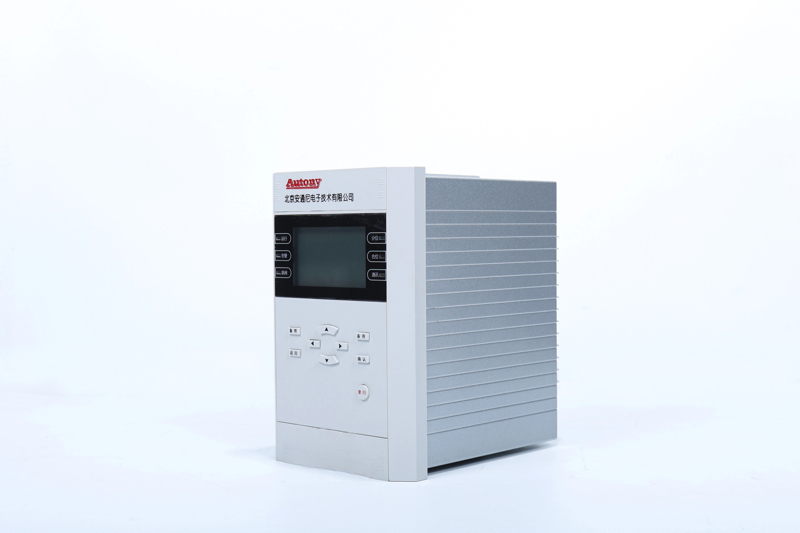

防逆流保护装置的使用方法涵盖安装、调试、运行监控及维护四大核心环节，需结合具体场景（如光伏并网、储能系统等）进行针对性操作，以下是详细说明：

一、安装与接线

1. 确定安装位置

• 光伏并网系统：安装于并网点（如市电进线处），实时监测电网与负载端的电流方向。

• 储能系统：安装于储能设备与电网的连接点，防止电池充放电过程中电流逆流。

• 微电网：在关键节点（如分布式能源出口、负载入口）安装，确保局部电网稳定运行。

2. 接线步骤

• 电流互感器（CT）安装：将CT套在待监测线路上，确保电流方向与装置标识一致（通常标注“L1”“L2”等）。

• 电压传感器连接：将电压传感器并联在待测线路上，获取电压信号。

• 通信线连接：通过RS485、以太网或干接点等方式，将装置与逆变器、断路器、能量管理系统（EMS）等设备连接，实现数据交互与控制指令传输。

• 接地处理：确保装置外壳可靠接地，防止雷击或漏电风险。

二、参数设置与调试

1. 核心参数配置

• 跳闸切断：逆流超限时直接断开并网开关，适用于对逆流零容忍的场景。

• 功率调节：通过调整逆变器输出功率实现柔性防逆流，适用于需最大化利用新能源的场景。

• 逆流阈值设定：根据系统容量设定逆向功率或电流的阈值（如光伏系统通常设为额定输出的5%）。

• 动作时间设定：配置逆流持续时间的阈值（如2秒），避免短暂波动误触发保护动作。

• 保护模式选择：根据需求选择“跳闸切断”或“功率调节”模式。

2. 通信协议配置

• 确保装置与逆变器、EMS等设备的通信协议（如Modbus、IEC 61850）匹配，实现数据实时传输与控制指令下发。

3. 功能测试

• 模拟逆流测试：通过调整负载或发电功率，模拟逆流场景，验证装置能否准确检测并触发保护动作。

• 响应时间测试：使用示波器或功率分析仪测量装置从检测到逆流到执行动作的时间，确保满足系统要求（通常需≤20ms）。

• 兼容性测试：验证装置与不同品牌逆变器、断路器的协同工作能力，避免兼容性问题导致误动或拒动。

三、运行监控与操作

1. 实时数据监测

• 通过装置本地界面或远程监控平台，实时查看电流方向、功率值、逆流事件记录等数据。

• 重点关注逆流功率是否接近阈值，及时调整负载或发电功率以避免保护动作。

2. 手动控制操作

• 紧急切断：在逆流风险极高或装置故障时，通过本地按钮或远程指令手动断开并网开关。

• 功率调节：在柔性防逆流模式下，手动调整逆变器输出功率上限，优化新能源利用率。

3. 事件记录与分析

• 定期导出装置记录的逆流事件（如时间、持续时间、逆流功率），分析逆流原因（如负载突变、发电过剩）。

• 根据分析结果优化系统配置（如增加储能容量、调整发电计划）。

四、维护与故障处理

1. 定期检查

• 传感器校准：每半年或一年对CT、电压传感器进行校准，确保监测数据准确。

• 通信线路检查：检查通信线是否松动、老化，确保数据传输稳定。

• 接地电阻测试：每年测量装置接地电阻，确保接地良好（通常需≤4Ω）。

2. 常见故障处理

• 误动作：检查逆流阈值是否设置过低，或是否存在谐波干扰导致监测误差。

• 拒动作：检查CT安装方向是否正确，或装置硬件是否故障（如控制器损坏）。

• 通信中断：检查通信协议是否匹配，或网络设备（如交换机、路由器）是否正常工作。

五、典型应用场景操作示例

1. 光伏并网系统

• 避免在阴雨天或夜间进行逆流测试，防止误判为逆流。

• 定期清理光伏板，确保发电功率稳定，减少逆流风险。

• 操作步骤：

• 注意事项：

1. 安装防逆流装置于并网点，连接CT、电压传感器及逆变器。

2. 设置逆流阈值为额定输出的5%，动作时间为2秒。

3. 运行中实时监测逆流功率，当光伏发电过剩时，装置自动降低逆变器输出或切断并网开关。

2. 储能系统

• 确保储能系统SOC（剩余电量）在合理范围内，避免过充或过放导致逆流。

• 定期检查BMS与防逆流装置的通信状态，确保数据同步准确。

• 操作步骤：

• 注意事项：

1. 安装防逆流装置于储能设备与电网的连接点，连接电池管理系统（BMS）及PCS（储能变流器）。

2. 设置逆流阈值为储能额定功率的3%，动作时间为1秒。

3. 运行中实时监测电池充放电电流方向，当检测到逆流时，装置自动调整PCS输出功率或切换至孤岛模式。
