备用电源的有压和无压状态是备自投保护装置判断备用电源是否可用、决定是否投入的关键依据，直接关系到供电恢复的安全性和可靠性。以下从定义、判定标准、技术意义及实际应用场景展开详细说明：

一、备用电源有压：安全投入的前提

1. 定义与判定标准

• 定义：备用电源有压是指备用电源的电压幅值和频率处于正常范围内，能够为负荷提供稳定供电。

• 判定标准：

• 电压幅值：通常要求备用电源电压高于有压定值（一般为额定电压的70%-85%）。例如，10kV备用电源电压需持续高于7kV（10kV×70%）才判定为有压。

• 频率要求：频率偏差不超过额定值（如50Hz）的±0.2Hz，确保与系统同步。

• 持续时间：电压需持续满足条件0.2-0.5秒，以排除瞬时波动干扰。

2. 技术意义

• 防止误投入：若备用电源本身电压不足或频率异常，投入后可能导致母线电压崩溃、设备损坏或非同期合闸事故。

• 确保供电质量：有压状态保证备用电源投入后能立即为负荷提供合格电能，避免二次停电。

3. 实际应用场景

• 案例1：柴油发电机备用
  某数据中心配置柴油发电机作为备用电源。当市电故障时，备自投装置检测发电机出口电压：

• 若发电机启动成功且电压稳定在10.5kV（额定10kV的105%），频率50Hz±0.1Hz，装置判定为有压，允许投入。

• 若发电机启动失败或电压仅升至6kV，装置判定为无压，闭锁备自投，避免母线带低电压运行。

• 案例2：双变压器互为备用
  某220kV变电站采用两台主变压器互为备用。当工作变压器故障时，备自投装置检测备用变压器低压侧电压：

• 若备用变压器已合闸且电压为10.2kV（额定10kV的102%），装置投入备用电源。

• 若备用变压器未合闸或高压侧进线故障导致电压跌至3kV，装置闭锁备自投。

二、备用电源无压：闭锁投入的信号

1. 定义与判定标准

• 定义：备用电源无压是指备用电源电压幅值低于安全阈值或频率异常，无法为负荷供电。

• 判定标准：

• 电压幅值：通常要求备用电源电压低于无压定值（一般为额定电压的25%-30%）。例如，10kV备用电源电压持续低于3kV（10kV×30%）才判定为无压。

• 频率要求：频率偏差超过额定值±0.5Hz，或频率快速变化（如df/dt>1Hz/s）。

• 持续时间：电压需持续低于条件0.2-0.5秒，以排除瞬时恢复可能。

2. 技术意义

• 避免事故扩大：若备用电源无压时投入，可能导致母线失压、保护装置误动或设备烧毁。

• 防止非同期合闸：无压状态下投入备用电源，可能与系统电压存在相位差，引发冲击电流和系统振荡。

3. 实际应用场景

• 案例1：备用线路故障
  某钢铁企业双电源供电系统中，备用线路因雷击故障导致电压跌落。备自投装置检测备用电源电压：

• 若电压从10kV跌至1kV且持续0.3秒，装置判定为无压，闭锁备自投，防止投入故障线路。

• 若备用线路保护动作跳闸后电压恢复至9kV，装置解除闭锁，允许下次动作。

• 案例2：备用电源未启动
  某医院配置UPS作为备用电源。当市电故障时，备自投装置检测UPS输出电压：

• 若UPS因电池故障未启动，输出电压为0V，装置判定为无压，闭锁备自投并发出告警。

• 若UPS正常启动且输出电压稳定在220V±5%，装置投入备用电源。

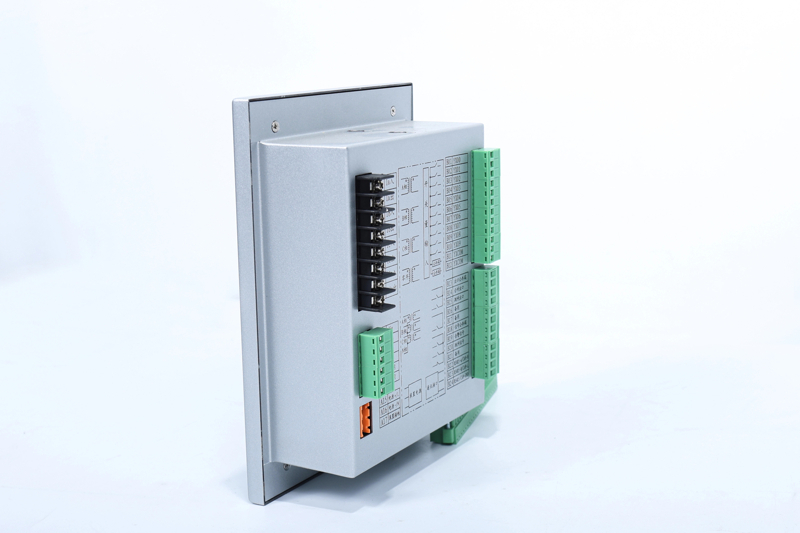

三、有压/无压检测的技术实现

1. 硬件采样

• 电压互感器（PT）：将高电压按比例转换为低电压（如100V），供装置采样。

• 频率跟踪电路：通过过零检测或傅里叶变换计算电压频率，实时监测频率偏差。

2. 软件逻辑

• 滑动窗口算法：对连续采样的电压值进行滑动平均，滤除瞬时干扰，提高判定准确性。

• 延时计时器：当电压满足条件时启动计时，达到设定时间（如0.3秒）后输出判定结果。

3. 典型配置参数

四、总结与延伸

备用电源的有压和无压状态是备自投装置的核心判断依据，其设计需兼顾安全性与快速性：

• 有压状态：通过高阈值和短延时确保备用电源可靠可用，缩短供电中断时间。

• 无压状态：通过低阈值和长延时避免误闭锁，同时防止事故扩大。

随着智能电网发展，备自投装置正引入自适应定值调整技术，例如根据负荷等级动态修改有压/无压阈值，或通过物联网实时监测备用电源健康状态，进一步提升供电可靠性与运维效率。
