母联备自投保护装置产品介绍

母联备自投保护装置是电力系统中保障供电连续性的核心设备，通过自动监测主电源状态并在故障时快速切换至备用电源，广泛应用于10kV至110kV电压等级的变电站、工业配电系统及新能源场站。以下从核心功能、技术特性、应用场景及选型要点四方面展开介绍：

一、核心功能

1. 备用电源自动投入（备自投）

• 实时监测主电源电压、电流、频率等参数，当检测到主电源失压（如电压低于设定阈值）、断相或开关跳闸时，装置自动跳开故障进线开关，并合上母联开关，将负载切换至备用电源。

• 切换时间：现代装置切换时间可缩短至100ms以内，远低于人工操作时间，确保负载无感知供电中断。

• 自恢复功能：主电源恢复后，装置可自动切换回主电源供电，避免备用电源过载。

2. 多级保护功能

• 速断保护：当任一相电流超过速断定值时，立即跳闸（动作时间≤40ms），快速隔离短路故障。

• 过流保护：分为两段式定时限过流保护，根据电流大小和延时时间分级动作，防止设备过载损坏。

• 过负荷保护：监测电流长期超过额定值时发出告警或跳闸信号，避免设备过热。

• PT断线检测：当电压互感器（PT）断线时，装置延时5秒报故障，防止误动作。

3. 故障录波与事件记录

• 记录切换前后的电压、电流波形及保护动作时间，支持录波数据上传，便于事故分析。

• 可存储64个事件（如开入量变位、装置自检、保护动作等），掉电不丢失。

二、技术特性

1. 高精度测量与通信

• 测量精度：电压、电流测量精度达0.5级，支持显示一次值或二次值。

• 通信协议：支持RS485（Modbus-RTU/IEC 60870-5-103）或CAN2.0B（IEC60870-104）接口，实现与变电站自动化系统无缝集成。

• 冗余设计：采用双CPU、双电源模块，故障率低于0.1%，满足高可靠性要求。

2. 灵活的逻辑配置

• 支持4种备自投方式（如进线1故障时跳进线1、合进线2；或跳进线1、合母联等），适应不同接线方式（如单母线分段、双母线系统）。

• 提供全图形化编程界面，用户可根据需求修改保护逻辑，无需更换硬件。

3. 抗干扰与适应性

• 通过电快速瞬变脉冲群、静电放电、浪涌抗干扰IV级认证，适应恶劣电磁环境。

• 支持交直流通用电源（AC/DC 85-265V），适应不同供电条件。

三、应用场景

1. 工业配电系统

• 在钢铁、化工、煤炭等行业中，保障关键设备（如电机、泵站）的连续供电，避免因停电导致的生产中断或安全事故。

• 案例：某钢厂采用母联备自投装置后，供电可靠性提升至99.99%，年停电时间减少至0.5小时以内。

2. 新能源场站

• 在光伏电站、风电场中，当主电网故障时，备自投装置可切换至孤岛运行模式，保障局部供电，提升新能源消纳能力。

• 案例：某风电场通过备自投装置实现故障后0.2秒内恢复供电，减少弃风率2%。

3. 城市基础设施

• 保障交通信号、医院、数据中心等关键负载的供电连续性。

• 案例：某城市地铁采用备自投装置后，信号系统停电时间从分钟级缩短至毫秒级，避免列车失控风险。

四、选型要点

1. 电压等级匹配

• 根据系统电压选择合适型号（如10kV、35kV、110kV），确保装置额定电压与系统电压一致。

2. 保护功能需求

• 优先选择支持速断、过流、过负荷、PT断线检测等基础保护功能的装置。

• 对于复杂系统，选择支持综合备自投逻辑（如多电源切换、自适应时序）的装置。

3. 通信与集成能力

• 确认装置是否支持IEC 61850协议，以便与变电站自动化系统无缝集成。

• 选择支持远程参数修改、状态监测的装置，降低运维成本。

4. 可靠性与认证

• 优先选用通过国网电科院、中铁检验、CE认证等权威机构检测的产品，确保质量和售后保障。

• 选择模块化设计装置，便于扩展和升级，延长设备寿命。

五、典型产品示例

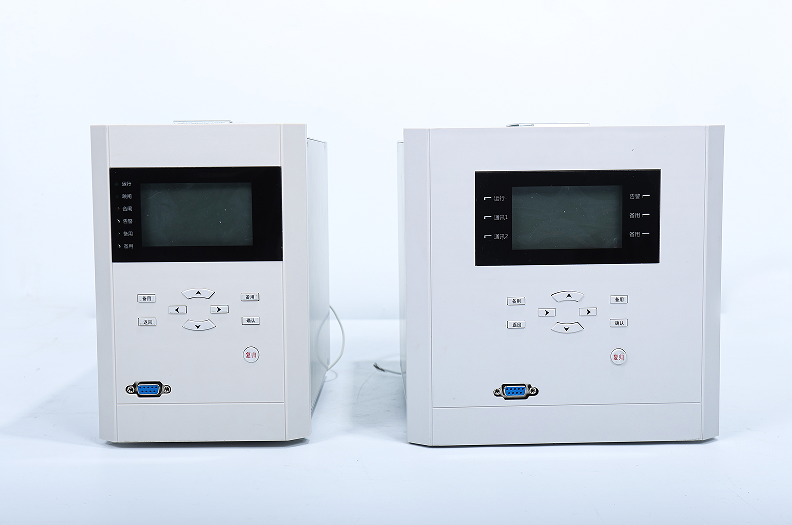

• AM5-B安科瑞微机母联保护装置

• 功能：集保护、测量、控制于一体，支持三段式过流保护、备自投、故障录波等功能。

• 应用：适用于35kV及以下电压等级的用户终端变电站，覆盖电力、水利、交通等行业。

• 特点：采用高性能处理器，配置大容量RAM和Flash，支持全图形化编程，满足个性化需求。

• VIP-9663母联备自投装置

• 功能：支持4种备自投方式，带自恢复功能，具备速断、限时速断、过电流等保护功能。

• 应用：适用于110kV以下电压等级的进线开关、内桥开关及主变两侧开关。

• 特点：内含母联开关保护和操作回路，支持三段式相电流保护，适应复杂接线方式。
