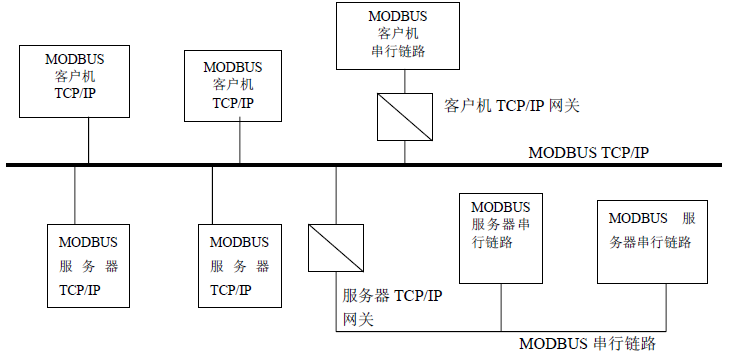

在Modbus通讯中，RTU模式（基于串口）和TCP模式（基于以太网）的故障排查方法有显著差异。以下是针对两种模式的串口通讯故障检查的详细步骤和关键点：

一、RTU模式（串口通讯）故障检查

1. 物理层检查

• 线缆与接口：

• 线序验证：RS-485需确认A/B线是否接反（A接A，B接B），RS-232需核对TX/RX/GND。

• 线缆质量：使用万用表测量线缆电阻，确保无断路或短路（如RS-485单端电阻应≤120Ω）。

• 接口类型：确认设备支持RS-485半双工或RS-232全双工，避免混用。

• 终端电阻：

• 长距离或多点通讯：在总线两端（首尾设备）各并联1个120Ω终端电阻。

• 短距离或点对点：可省略终端电阻，但需确保线缆长度＜10米。

• 电源与接地：

• 检查设备供电是否稳定（如24V DC波动范围±10%）。

• 确保所有设备共地，避免地电位差导致信号干扰。

2. 串口参数配置

• 参数一致性：

• 波特率、数据位、停止位、校验位（如9600-8-N-1）必须与从站设备完全一致。

• 常见错误：主站设为无校验（N），从站设为偶校验（E），导致CRC校验失败。

• 流控制：

• 禁用硬件流控制（RTS/CTS或DTR/DSR），Modbus RTU通常不使用流控。

• 在设备管理器中确认串口流控制设置为“无”。

3. 通讯测试工具

• 串口调试助手（如SSCom、Putty）：

1. 手动发送十六进制报文（如读取保持寄存器：01 03 00 00 00 0A C4 0B）。

2. 观察从站返回数据是否符合预期（如正确返回10个寄存器值）。

3. 若无响应，尝试缩短线缆长度或更换串口适配器。

• Modbus Poll/Slave：

• 使用Modbus Poll模拟主站，Modbus Slave模拟从站，验证报文格式是否正确。

• 对比正常设备与故障设备的响应差异（如超时时间、错误码）。

4. 常见故障现象与解决

• 现象1：无任何响应：

• 可能原因：线缆断路、地址错误、从站未上电、波特率不匹配。

• 解决：用万用表测线缆通断，检查从站电源，逐一修改主站参数测试。

• 现象2：响应数据乱码：

• 可能原因：波特率不一致、校验位错误、电磁干扰。

• 解决：统一波特率，关闭校验位测试，增加磁环或屏蔽线。

• 现象3：频繁超时：

• 可能原因：终端电阻缺失、线缆过长、从站处理能力不足。

• 解决：补充终端电阻，缩短线缆至≤1200米（9600波特率下），优化从站程序。

二、TCP模式（以太网通讯）故障检查

1. 物理层检查

• 网线与接口：

• 确认网线类型（直通线或交叉线）与设备接口匹配（如PC与交换机用直通线）。

• 使用网线测试仪检查八芯是否全通（Modbus TCP通常仅需1/2/3/6芯）。

• 网络拓扑：

• 避免环路或广播风暴，确保交换机端口无错误计数（如CRC错误、冲突）。

• 对关键设备启用STP（生成树协议）防止环路。

2. 网络配置验证

• IP地址与子网：

• 使用ipconfig（Windows）或ifconfig（Linux）确认主站IP。

• 确保主站与从站在同一子网（如主站IP为192.168.1.100/24，从站应为192.168.1.x/24）。

• 端口与防火墙：

• 确认从站Modbus TCP服务运行在502端口（默认）。

• 临时关闭防火墙或添加规则允许502端口入站/出站通信。

3. 通讯测试工具

• Ping测试：

• 在命令行输入ping 192.168.1.100，确认从站IP可达（TTL值通常＞50）。

• 若ping不通，检查从站IP配置、网线连接或交换机端口状态。

• Telnet测试：

• 输入telnet 192.168.1.100 502，若显示连接失败，说明端口未开放或被拦截。

• 成功连接后无输出（Modbus TCP无握手信息），需进一步用专业工具测试。

• Wireshark抓包：

• 过滤modbus.tcp协议，分析TCP三次握手是否成功。

• 检查请求报文是否包含完整的MBAP头（事务ID、协议ID、长度、单元ID）。

• 示例：正常请求报文应为12字节（如00 01 00 00 00 06 01 03 00 00 00 0A）。

4. 常见故障现象与解决

• 现象1：Ping通但Telnet失败：

• 可能原因：从站服务未启动、端口被防火墙拦截、IP冲突。

• 解决：重启从站服务，检查防火墙规则，用arp -a确认IP唯一性。

• 现象2：Wireshark显示TCP重传：

• 可能原因：网络拥塞、从站处理延迟、线缆质量差。

• 解决：优化网络拓扑，增加交换机带宽，更换超五类/六类网线。

• 现象3：从站返回错误码0x01（非法功能码）：

• 可能原因：主站发送的功能码（如0x06写单个寄存器）不被从站支持。

• 解决：参考从站手册，确认支持的功能码列表。

三、RTU与TCP模式排查对比表

四、总结建议

1. 分步排查：从物理层到协议层逐级验证，避免跳步。

2. 对比测试：使用已知正常的设备或软件模拟从站，定位问题环节。

3. 日志记录：记录每次修改的参数和测试结果，便于回溯分析。

4. 预防措施：定期检查线缆老化、更新设备固件、备份配置参数。

通过以上方法，可高效定位并解决Modbus RTU/TCP模式的串口通讯故障。
