箱变测控采集逆变器通讯的布线需结合物理连接、通讯协议、设备配置及网络架构进行系统性设计，以下是具体方案：

一、物理连接：基于RS485总线的核心布线

1. 总线拓扑结构

• 逆变器通过手拉手方式串联接入RS485总线，总线两端需安装120Ω终端电阻以消除信号反射。

• 总线长度建议不超过1200米（标准RS485规范），若需延长，需通过中继器或光纤转换器增强信号。

• 使用超五类屏蔽双绞线（如STP-Cat5e）作为传输介质，屏蔽层单端接地（通常在箱变测控装置端接地），避免地环路干扰。

2. 接线端子定义

• 逆变器端：根据品牌提供的线序图（如华为逆变器需参考“SolarMAN线序图”）排列A/B线（RS485信号线）与GND（屏蔽层）。

• 箱变测控装置端：A线接测控装置的RS485+端子，B线接RS485-端子，GND接屏蔽层或专用接地端子。

• 双绞屏蔽处理：将A/B线与屏蔽层分开剥线，A/B线长度保留2厘米，屏蔽层剪短至0.5厘米并压接至端子。

3. 线缆选型与施工

• 线缆规格：推荐1.5mm²及以上多股软铜线，降低线路压降。

• 施工规范：线缆穿管敷设，避免与动力电缆并行；拐弯处半径不小于线缆直径的6倍，防止信号衰减。

二、通讯协议与参数配置

1. 协议选择

• Modbus-RTU：主流协议，适用于逆变器与测控装置的点对点或总线通信。

• IEC 104：用于测控装置与上位机（如SCADA系统）的标准化数据交换，支持遥测、遥信、遥控功能。

• JSON+MQTT：若需云平台接入，测控装置需将IEC 104数据转换为JSON格式，通过MQTT协议上传至云端。

2. 参数配置

• 波特率：统一设置为9600bps（兼容性最佳）或19200bps（高速场景）。

• 数据位/停止位/校验位：通常配置为8N1（8位数据位、无校验、1位停止位）。

• 地址分配：每台逆变器需设置唯一从站地址（如1~247），避免地址冲突。

• 终端电阻：在总线末端逆变器处启用内置终端电阻（若支持），或外接120Ω电阻。

三、设备配置与组网方案

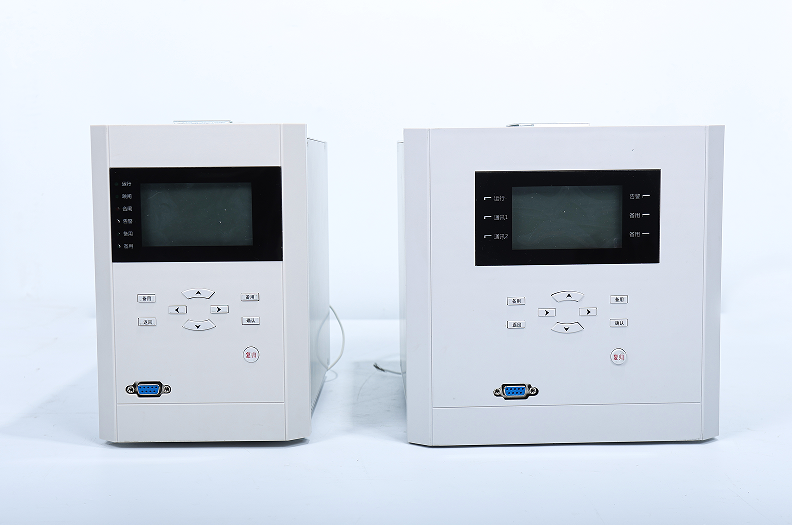

1. 箱变测控装置配置

• 轮询机制：测控装置作为主站，定时轮询各逆变器从站地址，读取直流电压/电流、交流功率等数据。

• 数据缓存：支持本地存储至少7天数据，避免网络中断时数据丢失。

• 协议转换：内置IEC 104/Modbus转换模块，实现不同协议间的数据映射。

2. 网络架构设计

• 星形拓扑：适用于分布式光伏场站，测控装置通过以太网口连接交换机，再汇聚至监控中心。

• 光纤环网：大型场站可采用光纤环网（如ST/SC接口），预留两条光纤用于冗余传输，提高可靠性。

• 无线备份：在偏远区域部署4G路由器，作为有线网络的备用链路，支持MQTT协议上传数据。

四、测试与验证

1. 导通性测试

• 使用万用表蜂鸣档检查A/B线间电阻（正常应接近0Ω），GND与地线电阻（应≤4Ω）。

• 测试总线末端电压差：A/B线间电压差应在2V~6V（逻辑1）或-6V~-2V（逻辑0）。

2. 通讯功能验证

• 通过测控装置或上位机软件发送Modbus指令（如读取寄存器地址0x0000），验证逆变器响应是否正常。

• 检查测控装置指示灯：RUN灯常亮表示运行正常，RX/TX灯闪烁表示数据收发正常。

3. 性能优化

• 调整轮询周期：根据逆变器数量（如每100台逆变器轮询周期≥1秒），避免总线过载。

• 屏蔽干扰源：将逆变器与测控装置的接地端短接，减少地电位差。
