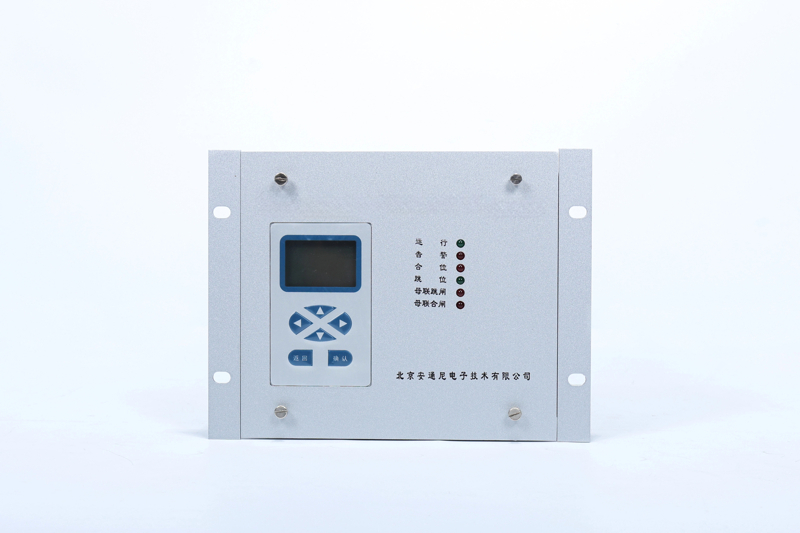

备自投保护装置的安装使用步骤如下：

一、安装准备

1. 确认装置型号与参数

• 根据系统电压等级（如10kV、400V）和接线方式（如两进线一母联）选择合适的备自投装置型号。

• 检查装置额定数据（如直流电源电压、交流电压/电流额定值）是否与现场匹配。

2. 准备安装工具与材料

• 工具：螺丝刀、剥线钳、万用表、绝缘胶带等。

• 材料：线缆（根据端子类型选择规格）、端子排、标签纸等。

3. 确定安装位置

• 装置通常安装于开关柜内或控制室，需确保环境干燥、通风良好，且便于操作与维护。

二、接线步骤

1. 电源接线

• 直流电源：接入装置电源板，注意极性（正负极需严格对应）。

• 交流电源：接入电压互感器（PT）和电流互感器（CT）的二次侧，确保相序正确。

2. 模拟量输入接线

• 电压输入：接入母线电压（UA1、UB1、UC1等）和进线电压（UA2、UB2、UC2等），通过微型断路器或空开隔离。

• 电流输入：接入进线电流（I1、I2）和测量电流（IA、IB、IC），注意CT极性。

3. 开关量输入/输出接线

• 开关位置信号：接入进线断路器（DI1、DI2）和母联断路器（DI3）的辅助触点。

• 跳闸/合闸信号：接入断路器分闸线圈（TA1、TA2、TB1、TB2）和合闸线圈（HC1、HC2、HD1、HD2）。

• 遥信信号：接入其他状态信号（如手车位置、弹簧储能状态等）。

4. 通信接线

• 若需通信功能，接入RS485或以太网线缆，并配置通信参数（如波特率、IP地址）。

5. 端子紧固与标记

• 使用螺丝刀紧固所有接线端子，避免松动。

• 用标签纸标记每根线缆的用途，便于后续维护。

三、调试与整定

1. 上电检查

• 闭合装置电源开关，观察液晶屏显示是否正常（如显示电压、电流值）。

• 检查指示灯状态（如运行灯、告警灯是否亮起）。

2. 定值整定

• 充电条件：如母线有压、进线开关位置等。

• 动作条件：如母线无压、进线无流、延时时间等。

• 自恢复条件：如主电源恢复后自动切换回主电源。

• 根据系统要求设置备自投参数，包括：

• 通过装置面板或上位机软件修改定值，并确认保存。

3. 功能测试

• 模拟母线失压：断开PT二次侧电压，观察备自投是否按设定延时跳开工作电源断路器并投入备用电源。

• 模拟进线故障：断开进线CT二次侧电流，验证备自投能否正确动作。

• 测试自恢复功能：恢复主电源电压，验证装置能否自动切换回主电源。

4. 通信测试

• 通过上位机软件读取装置数据，确认通信正常。

• 测试遥控分合闸功能，确保远程操作可靠。

四、投运与维护

1. 投运前检查

• 确认所有接线正确无误，定值与系统要求一致。

• 检查装置无告警信号，液晶屏显示正常。

2. 投运操作

• 闭合所有断路器，观察备自投装置是否自动进入充电状态（如液晶屏显示“充电完成”）。

• 模拟母线失压，验证备自投动作逻辑是否正确。

3. 日常维护

• 定期检查：每季度检查装置运行状态、接线紧固情况及历史事件记录。

• 清洁保养：用干燥布擦拭装置表面，避免灰尘堆积。

• 定值核对：每年核对一次定值，确保与系统要求一致。

4. 故障处理

• 若装置报错（如PT断线、控制回路异常），根据说明书排查原因并修复。

• 若备自投拒动或误动，检查充电条件、动作条件及延时设置是否正确。
