便携式电能质量检测仪功能全面、精度较高，适用于长期监测和复杂电力系统分析。以下是其实际使用步骤方法，涵盖准备、接线、参数设置、功能测试、数据管理及收尾工作：

一、使用前准备

1. 设备检查

• 确认仪器外观无破损，各接口（如电压/电流输入、通信接口）连接牢固。

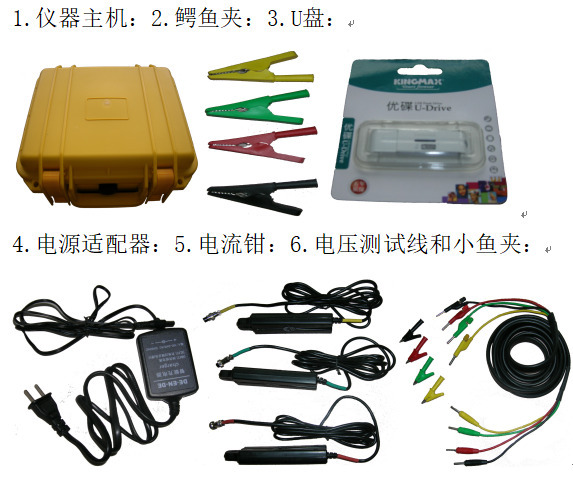

• 检查配件完整性，包括电压测试线（黄、绿、红、黑对应A/B/C/N相）、电流测试钳（通常3只）、电源适配器、数据线、存储卡（如需）等。

2. 电池与电源

• 若使用内置电池，确认电量充足（可通过仪器屏幕或指示灯查看）。

• 如需外接电源，连接适配电源线并确保电压匹配（如AC 220V或DC 12V）。

3. 环境适应性

• 避免在强电磁干扰、高温、潮湿或腐蚀性环境中使用，确保仪器正常工作温度范围（通常为-10℃~50℃）。

二、接线操作

1. 电压接线

• 将电压测试线的黄、绿、红、黑插头分别插入仪器对应的A/B/C/N电压输入接口。

• 将测试线另一端按相同颜色顺序连接到被测系统的电压端子（如配电柜的A/B/C/N相）。

• 安全原则：先连接仪器端，再连接被测设备端；拆除时顺序相反。

• 步骤：

2. 电流接线

• 将A/B/C三相电流钳的插头插入仪器对应的电流输入接口（注意颜色或编号匹配）。

• 依次将电流钳夹在A/B/C相电流导线上，确保钳口完全闭合且方向与电流流向一致（通常钳口有箭头标识）。

• 安全原则：先插入电流钳插座，再夹被测导线；拆除时先取下电流钳，再拔插座。

• 步骤：

三、参数设置

1. 进入设置界面

• 开机后，在主菜单中选择“参数设置”或类似选项（可能需输入密码，默认密码见说明书）。

2. 关键参数配置

• 配置仪器时钟，确保数据记录时间准确。

• 设置监测时长或触发条件（如定时监测、事件触发监测）。

• 额定电压：设置为被测系统标称电压（如380V、10kV）。

• 电流范围：根据预期电流大小选择合适量程（如5A、50A等）。

• PT变比：如被测系统电压为10kV，PT变比为10000V/100V，则设置为100。

• CT变比：如电流互感器变比为500A/5A，则设置为100。

• 接线方式：选择三相三线制或三相四线制（根据实际系统）。

• 系统参数：

• 测量参数：

• 时间设置：

四、功能测试与数据采集

1. 实时监测

• 选择“实时显示”或“主界面”选项，查看电压、电流、频率、功率因数等基本参数的实时值。

2. 谐波分析

• 进入“谐波测试”功能，仪器将显示各次谐波含量（通常以表格或柱状图形式展示）。

• 可设置谐波次数范围（如0-63次）和谐波分析方式（如总谐波畸变率THDi/THDu）。

3. 事件记录

• 配置仪器记录电压暂升/暂降、闪变、三相不平衡等事件，设置触发阈值和记录时长。

4. 数据存储

• 仪器自动按设定时间间隔（如1分钟、10分钟）存储数据，或手动触发存储。

• 支持存储格式包括二进制、CSV或专用格式，部分仪器可外接U盘或存储卡扩展容量。

五、数据管理与分析

1. 数据导出

• 通过数据线连接仪器与电脑，使用配套软件（如PQSMS PRO、Dz200 Pro）或通用工具（如Excel）读取数据。

• 部分仪器支持Wi-Fi/蓝牙无线传输或SD卡直接读取。

2. 数据分析

• 报表生成：软件自动生成符合国标的电能质量报表，包含统计值、趋势图、谐波频谱等。

• 问题诊断：通过波形图、矢量图等分析电压波动、谐波污染、三相不平衡等问题的根源。

• 经济损失评估：部分软件可计算谐波导致的能量损耗及经济损失，辅助决策。

六、测试后收尾

1. 安全断电

• 先断开被测设备端的电压/电流连接，再关闭仪器电源。

2. 设备整理

• 清洁仪器表面，将测试线、电流钳等配件整理归位。

• 存放于干燥、防尘的环境中，避免机械冲击。

3. 数据备份

• 将导出至电脑的数据备份至云端或移动硬盘，防止丢失。

七、注意事项

• 安全第一：操作时佩戴绝缘手套，避免触电；雷雨天气禁止户外测试。

• 校准维护：定期（如每年）送检校准，确保测量精度；清洁钳口和测试线接头，防止接触不良。

• 软件更新：及时升级仪器固件和配套软件，以支持新功能或修复漏洞。
