SF6在线监测系统通过集成多种设备，实现对SF6气体泄漏、环境参数及设备状态的实时监测与智能管理，主要由气体监测单元、环境感知单元、数据采集与传输单元、控制与执行单元、辅助设备及上位机管理平台六部分组成。以下是具体设备组成及功能说明：

一、气体监测单元

1. SF6气体传感器

• 采用红外光谱吸收原理或电化学原理，高灵敏度（检测限≤1ppm）、抗交叉干扰。

• 输出信号：4-20mA或RS485数字信号，支持Modbus RTU协议。

• 功能：实时监测GIS设备（气体绝缘开关设备）中SF6气体的浓度，检测泄漏情况。

• 技术特点：

• 安装位置：GIS设备下方、电缆沟或密闭空间内，靠近潜在泄漏点。

2. 氧气传感器

• 电化学原理，测量范围0-25%VOL，分辨率0.1%VOL。

• 与SF6传感器联动，当氧气浓度＜18%时触发报警。

• 功能：监测环境氧气浓度，防止因SF6泄漏导致缺氧（SF6比空气重，易积聚在低洼处）。

• 技术特点：

3. 气体分解产物传感器（可选）

• 功能：检测SF6分解产物（如SO₂、H₂S、CO），评估设备内部绝缘状态。

• 应用场景：高压变电站、GIS设备长期运行后绝缘性能评估。

二、环境感知单元

1. 温湿度传感器

• 数字式输出（如RS485），测量范围温度-40℃~+80℃，湿度0-100%RH。

• 安装于GIS室墙壁或通风口，避开热源。

• 功能：监测环境温度和湿度，防止高温或高湿加速SF6气体分解。

• 技术特点：

2. 压力传感器（可选）

• 功能：监测SF6气体压力，辅助判断泄漏量（需结合气体密度计算）。

• 应用场景：对气体压力要求严格的封闭式GIS设备。

三、数据采集与传输单元

1. 数据采集器（DTU）

• 支持多路模拟量/数字量输入，RS485/以太网/4G通信接口。

• 内置数据存储功能（如SD卡），可保存30天以上历史数据。

• 功能：集中采集SF6传感器、温湿度传感器等数据，进行协议转换和预处理。

• 技术特点：

2. 通信模块

• RS485总线：短距离（≤1.2km）传输，抗干扰强，适合工业现场。

• 以太网/光纤：高速、长距离传输，适用于变电站局域网。

• 4G/LoRa：无线传输，解决偏远地区布线难题。

四、控制与执行单元

1. 风机控制器

• 支持有源（AC220V）或无源（干接点）控制信号。

• 与声光报警器联动，当SF6浓度＞1000ppm时启动风机。

• 功能：根据SF6浓度或氧气浓度自动控制通风系统，排出泄漏气体。

• 技术特点：

2. 声光报警器

• 功能：泄漏超标时发出高分贝警报（≥85dB）和闪光信号，提醒人员撤离。

• 安装位置：GIS室入口、控制室等人员易观察区域。

3. 红外人体感应器

• 功能：检测人员进入GIS室，触发语音提示（如“注意！SF6气体泄漏风险”）。

• 技术特点：感应距离3-5m，角度120°以内，避免误报。

五、辅助设备

1. 防雨罩/防护箱

• 功能：保护传感器免受雨水、灰尘侵蚀，延长使用寿命。

• 材质：不锈钢或工程塑料，IP65防护等级。

2. 取样泵（可选）

• 功能：主动抽取气体样本至传感器，提高检测响应速度（适用于密闭空间）。

3. 校准装置

• 功能：定期对传感器进行零点/量程校准，确保数据准确性。

• 校准气体：标准SF6气体（如1000ppm）、氮气（零点校准）。

六、上位机管理平台

1. 监控软件

• B/S或C/S架构，兼容Windows/Linux系统。

• 支持OPC UA、Modbus TCP等工业协议。

• 实时显示SF6浓度、温湿度、设备状态等数据。

• 支持历史数据查询、曲线分析、报表生成。

• 远程控制风机启停、设置报警阈值。

• 功能：

• 技术特点：

2. 云平台（可选）

• 功能：通过4G/以太网将数据上传至云端，实现移动端监控、大数据分析。

• 应用场景：集团化企业、跨区域变电站集中管理。

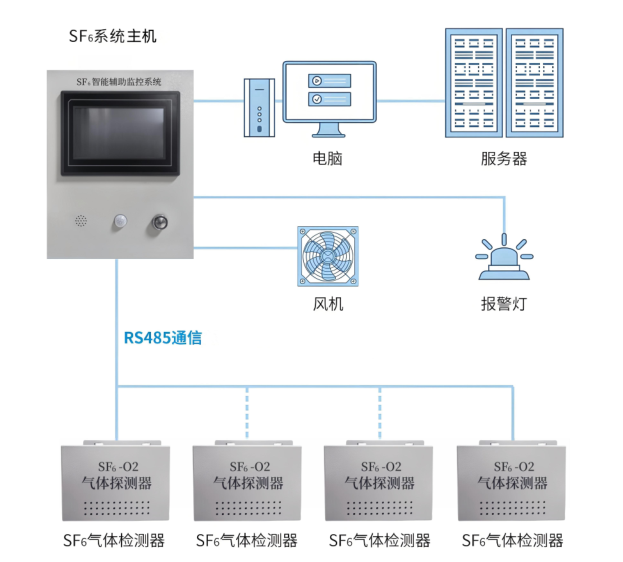

系统架构示例

plaintext[SF6传感器] → [数据采集器] → [RS485总线] → [上位机软件]↓[温湿度传感器] → [风机控制器] → [声光报警器]↓[红外感应器] → [语音提示模块]

选型建议

1. 精度要求：选择检测限≤1ppm、重复性＜±2%的SF6传感器。

2. 可靠性：优先采用工业级设备（工作温度-40℃~+85℃），具备防雷、抗电磁干扰功能。

3. 扩展性：选择支持Modbus/IEC61850协议的设备，便于后期升级或接入其他系统。
