在分布式光伏项目中，调度指定的二次设备主要涉及与电网调度中心交互、保障电网安全稳定运行的核心设备。这些设备需满足电网的实时监控、保护控制、通信协议及数据安全等要求，通常由电网公司根据项目接入电压等级、并网规模及地方标准明确指定。以下是调度指定的关键二次设备及具体说明：

一、调度指定的核心二次设备

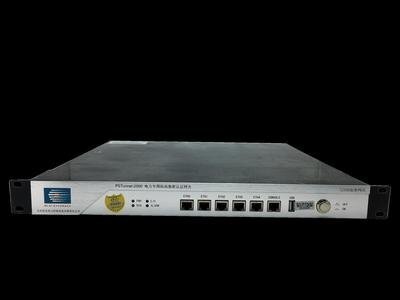

1. 远动终端装置（RTU）或通信管理机（网关）

• 功能要求：

• 实现光伏电站数据（电压、电流、功率、发电量等）的实时采集与上传至调度中心。

• 支持调度指令（如功率调节、启停控制）的接收与执行，响应时间≤2秒。

• 具备双向通信能力，支持Modbus TCP/RTU、IEC 60870-5-104、IEC 61850等调度专用协议。

• 调度指定原因：

• 电网需实时掌握分布式光伏发电状态，RTU/网关是数据交互的“桥梁”，其协议兼容性和通信稳定性直接影响调度决策。

• 典型产品：

• 国内：南瑞集团、国电南自、许继电气的专用RTU；

• 国际：西门子SICAM系列、ABB MicroSCADA（需适配国内协议）。

2. 防孤岛保护装置

• 功能要求：

• 检测电网失压、频率异常等孤岛效应，并在≤0.2秒内断开并网开关（符合IEEE 1547标准）。

• 支持主动式检测（如频率偏移、相位突变）与被动式检测（电压/频率越限）双重逻辑。

• 调度指定原因：

• 孤岛运行可能危及电网检修人员安全，防孤岛保护是调度强制要求的“最后一道防线”。

• 典型产品：

• 国内：北京四方CSC-161系列、长园深瑞PRS-753系列；

• 国际：GE Multilin UR系列（需通过国内认证）。

3. 电能量计量装置

• 功能要求：

• 双向计量光伏发电量与上网电量，精度等级≥0.5S级（符合IEC 62053标准）。

• 支持数据冻结功能（每15分钟记录一次），并通过RS485/以太网接口上传至调度系统。

• 调度指定原因：

• 电能量数据是电网结算、负荷预测及交易决策的依据，需确保计量准确性与数据可追溯性。

• 典型产品：

• 国内：威胜集团、林洋能源的智能电表；

• 国际：Landis+Gyr、Itron电表（需适配国内通信协议）。

4. 同步相量测量装置（PMU）

• 功能要求（适用于大型分布式光伏或微电网项目）：

• 以≥100帧/秒的速率采集电压/电流相量数据，支持GPS/北斗对时（时间同步精度≤1μs）。

• 通过IEC 61850-90-5协议将数据上传至调度中心，用于电网动态稳定分析。

• 调度指定原因：

• 高比例新能源接入可能导致电网频率/电压波动，PMU可实时监测系统动态特性，辅助调度决策。

• 典型产品：

• 国内：南瑞集团PMS-8000系列、国电南自PSM-6000系列；

• 国际：Quanta Technology QPMU系列。

二、调度指定的配套要求

1. 通信协议与接口

• 强制标准：

• 必须支持IEC 60870-5-104（国内调度主流协议）或IEC 61850（新建变电站标准）。

• 若接入省级调度，可能要求支持DL/T 634.5104-2009扩展协议。

• 接口配置：

• 至少配备2个独立以太网口（主备通道），支持光纤/4G/5G通信冗余。

2. 数据安全要求

• 加密传输：

• 通信数据需采用AES128/256加密，防止篡改或泄露。

• 访问控制：

• 设备需支持用户名/密码+数字证书双重认证，符合IEC 62443标准。

• 日志审计：

• 记录所有操作日志（如参数修改、指令下发），保留时间≥6个月。

3. 检测认证要求

• 型式试验：

• 设备需通过CGC（北京鉴衡）、CQC（中国质量认证中心）或电网公司指定实验室的检测。

• 入网许可：

• 部分省份要求设备列入《电网适用设备推荐目录》（如江苏、浙江电网）。

• 关键认证：

• 电磁兼容（EMC）测试（符合IEC 61000-4系列标准）；

• 环境适应性测试（-40℃~70℃工作温度，IP65防护等级）。

三、典型项目配置示例

四、选型建议

1. 提前确认调度要求：

• 在项目前期与当地电网公司沟通，明确设备型号、协议、认证等具体要求，避免返工。

2. 优先选择集成方案：

• 部分厂商（如华为、阳光电源）提供“逆变器+RTU+电表”一体化解决方案，可减少设备数量与调试成本。

3. 关注本地化服务：

• 选择在项目所在地有售后网点的厂商，确保故障响应时间≤4小时（调度考核指标）。

4. 预留扩展接口：

• 为未来参与电力市场交易或需求响应，设备需支持电价信号接收、可调负荷控制等功能。

总结：调度指定的二次设备是分布式光伏并网运行的“刚性需求”，其选型需严格遵循电网技术规范与安全标准。建议优先选择通过电网公司认证、具备成功案例的设备，并在项目初期与调度部门深度对接，确保方案合规性。
