在工业自动化领域，除了Modbus TCP/RTU外，还有多种通信协议根据不同的应用场景、性能需求和行业规范被广泛使用。以下是常见的工业通信协议分类及典型代表，涵盖现场总线、工业以太网、实时以太网和无线协议等方向：

一、现场总线协议（Fieldbus）

现场总线是工业自动化中最早的数字化通信技术，主要用于现场设备（如传感器、执行器）与控制器之间的低速、短距离通信。

1. PROFIBUS

• 特点：

• 由西门子主导，分为PROFIBUS-DP（高速设备层通信）和PROFIBUS-PA（过程自动化，本安型）。

• 支持主从架构，传输速率从9.6kbps到12Mbps。

• 应用场景：

• 制造业（如汽车装配线）、过程工业（如化工、石油）。

• 优势：

• 抗干扰能力强，适合电磁环境复杂的工厂。

• 与西门子PLC（如S7-300/400）无缝集成。

2. CANopen

• 特点：

• 基于CAN总线（控制器局域网），定义了应用层协议（如对象字典、PDO/SDO通信）。

• 传输速率最高1Mbps，支持多主模式。

• 应用场景：

• 机器人、电梯控制、医疗设备。

• 优势：

• 实时性强，适合运动控制场景。

• 硬件成本低（CAN控制器芯片普及）。

3. DeviceNet

• 特点：

• 由罗克韦尔自动化（Rockwell）开发，基于CAN总线。

• 支持设备级诊断和热插拔。

• 应用场景：

• 汽车制造、包装机械。

• 优势：

• 简化设备接线（通过总线供电）。

• 与AB（Allen-Bradley）PLC兼容性好。

二、工业以太网协议（Industrial Ethernet）

工业以太网将标准以太网技术应用于工业环境，通过实时性增强满足自动化控制需求。

1. PROFINET

• 特点：

• 西门子主导，支持实时（RT）和等时同步实时（IRT）通信。

• 兼容标准以太网（TCP/IP）和PROFIBUS设备。

• 应用场景：

• 汽车制造、物流自动化。

• 优势：

• 高速（100Mbps/1Gbps），支持运动控制。

• 与TIA Portal工程软件深度集成。

2. EtherCAT

• 特点：

• 由德国倍福（Beckhoff）开发，采用“Processing on the Fly”技术（数据在从站边接收边转发）。

• 刷新周期可达100μs，支持千节点级网络。

• 应用场景：

• 半导体设备、机器人控制。

• 优势：

• 极低延迟，适合高精度同步控制。

• 拓扑灵活（线型、树型、星型）。

3. Ethernet/IP

• 特点：

• 由ODVA组织（罗克韦尔、施耐德等参与）定义，基于CIP（Common Industrial Protocol）。

• 支持显式消息（如配置）和隐式I/O（实时控制）。

• 应用场景：

• 食品包装、水处理。

• 优势：

• 与标准以太网兼容，易于集成IT系统。

• 支持设备级诊断和安全通信（CIP Safety）。

三、实时以太网协议（Real-Time Ethernet）

针对硬实时控制需求，通过优化以太网协议栈实现确定性通信。

1. POWERLINK

• 特点：

• 由B&R（现属ABB）开发，基于快速以太网（100Mbps）。

• 采用时间槽管理（Time-Triggered Protocol），确保周期性数据按时传输。

• 应用场景：

• 印刷机械、纺织设备。

• 优势：

• 开放标准（IEEE 61158系列），无专利费。

• 支持运动控制和安全功能（OPEN Safety）。

2. SERCOS III

• 特点：

• 专为运动控制设计，支持实时以太网和SERCOS接口（传统串行协议）。

• 同步精度达1μs，支持多轴协同。

• 应用场景：

• CNC机床、机器人。

• 优势：

• 硬件接口统一（标准以太网物理层）。

• 与SERCOS II设备兼容。

四、无线通信协议

适用于移动设备、危险区域或布线困难场景。

1. WirelessHART

• 特点：

• 基于HART协议（过程自动化常用），采用跳频扩频（FHSS）技术。

• 网状网络拓扑，自组网和自修复能力。

• 应用场景：

• 石油天然气管道监测、化工厂温度/压力测量。

• 优势：

• 抗干扰强，支持本安型设备。

• 与有线HART设备兼容。

2. ISA100.11a

• 特点：

• 由ISA（国际自动化协会）制定，支持IPv6和TDMA（时分多址）调度。

• 网状网络，支持冗余路径。

• 应用场景：

• 电力设备监测、制药行业。

• 优势：

• 高可靠性（QoS保障）。

• 与OPC UA集成，实现语义互操作。

3. LoRaWAN

• 特点：

• 低功耗广域网（LPWAN）技术，传输距离可达15km。

• 采用ALOHA信道访问机制，适合非实时数据。

• 应用场景：

• 智慧农业（土壤湿度监测）、城市基础设施（路灯控制）。

• 优势：

• 电池寿命长（可达10年）。

• 成本低（模块价格<5美元）。

五、跨行业通用协议

1. OPC UA

• 特点：

• 由OPC基金会开发，基于服务导向架构（SOA），支持跨平台、跨语言通信。

• 定义了统一的数据模型和安全机制（加密、认证）。

• 应用场景：

• 工业互联网（IIoT）、MES/ERP系统集成。

• 优势：

• 语义互操作（设备数据可自动解析）。

• 支持复杂数据类型（如数组、结构体）。

2. MQTT

• 特点：

• 轻量级发布/订阅协议，专为低带宽、高延迟网络设计。

• 消息头仅2字节，支持QoS等级（0-2）。

• 应用场景：

• 远程监控（如风电场数据上传）、移动设备通信。

• 优势：

• 资源占用低（适合嵌入式设备）。

• 与云平台（AWS IoT、Azure IoT）无缝对接。

六、协议选型建议

1. 实时性需求：

• 硬实时控制（如运动轴同步）：选EtherCAT、SERCOS III。

• 软实时监控（如数据采集）：选Modbus TCP、OPC UA。

2. 行业规范：

• 汽车制造：优先PROFINET、EtherCAT。

• 过程工业：选PROFIBUS-PA、WirelessHART。

3. 成本与复杂度：

• 简单设备互联：Modbus RTU/TCP（免费、易实现）。

• 复杂系统集成：OPC UA（支持语义建模）。

4. 未来趋势：

• 工业4.0/IIoT：OPC UA over TSN（时间敏感网络）将成主流。

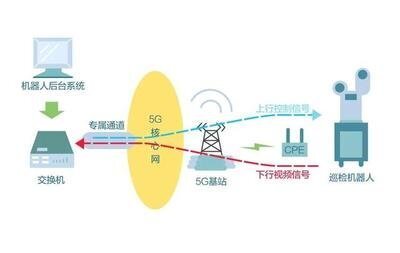

• 无线通信：5G+边缘计算推动低时延无线控制（如URLLC场景）。

总结

工业自动化通信协议呈现“多元化共存、融合发展”态势：

• 传统现场总线（如PROFIBUS、CANopen）仍占主导，但新增项目逐渐向工业以太网迁移。

• 实时以太网（如EtherCAT、POWERLINK）在运动控制领域不可替代。

• 无线协议（如WirelessHART、LoRaWAN）填补了移动设备和偏远区域的通信空白。

• 跨行业协议（如OPC UA、MQTT）成为工业互联网的核心数据交换标准。

实际项目中，需根据设备类型、实时性、带宽、成本等因素综合选型，并关注协议的互操作性（如通过网关实现Modbus与PROFINET转换）。
