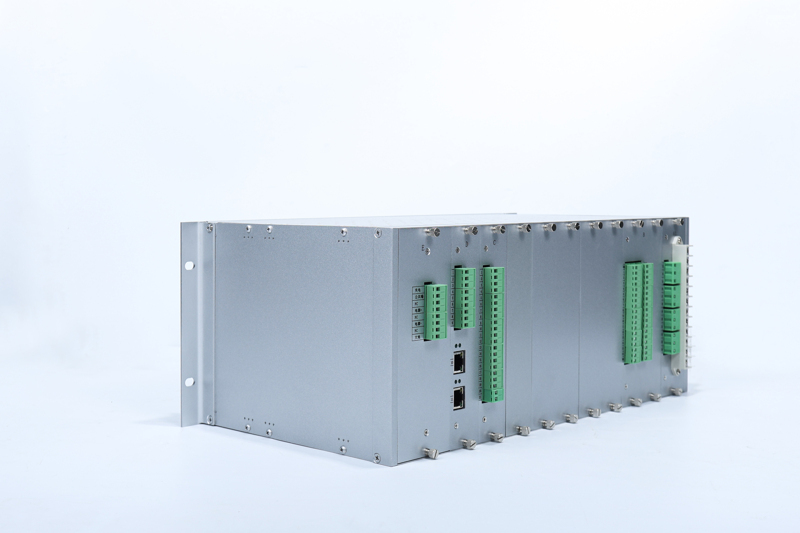

故障录波装置作为电力系统中的关键监测设备，能够实时记录故障发生时的电气量波形、开关量状态及事件顺序，为故障分析、系统保护优化和设备状态评估提供数据支撑。其应用场景广泛覆盖发电、输电、变电、配电及用电全环节，以下从不同维度详细说明：

一、发电侧应用场景

1. 发电机组故障监测

• 定子绕组故障：记录故障瞬间的电压、电流波形，分析匝间短路、相间短路等故障特征，辅助定位故障点。

• 转子故障：通过监测励磁电流、电压波动，诊断转子绕组接地、匝间短路等问题。

• 进相/迟相运行分析：记录发电机进相运行时端电压、无功功率变化，评估系统稳定性。

• 案例：某水电厂通过故障录波发现发电机定子绕组局部过热，提前检修避免烧毁事故。

2. 新能源场站（风电/光伏）

• 低电压穿越（LVRT）测试：记录电网电压跌落时逆变器输出电流、无功功率响应，验证是否符合并网标准。

• 谐波与功率波动分析：监测风电/光伏出力波动对电网的影响，优化控制策略以减少谐波污染。

• 孤岛效应检测：通过电压、频率突变记录，判断场站是否与电网解列，防止孤岛运行风险。

• 案例：某风电场利用故障录波数据证明逆变器在电压跌落时能快速提供无功支撑，通过并网验收。

3. 储能系统监测

• 电池组故障：记录充放电过程中电流突变、电压异常，定位电池模块故障或BMS（电池管理系统）误动作。

• PCS（储能变流器）保护测试：验证过流、过压、欠压等保护动作时序，优化保护定值配合。

• 案例：某储能电站通过故障录波发现PCS直流侧短路，及时隔离故障避免电池组损毁。

二、输电侧应用场景

1. 高压/超高压输电线路

• 行波法：利用高频采样（≥1MHz）捕捉故障产生的行波信号，结合GPS/北斗对时实现双端测距，精度可达±500米。

• 阻抗法：通过测量故障点电压、电流计算阻抗，适用于中低压线路，精度约±1%~±3%。

• 故障定位与测距：

• 雷击故障分析：记录雷击瞬间过电压波形，结合雷电定位系统（LLS）数据，评估线路防雷性能。

• 案例：某500kV线路通过故障录波定位雷击点，指导安装避雷器后雷击故障率下降80%。

2. 柔性直流输电（VSC-HVDC）

• 换流器故障：记录直流侧电压、电流谐波，分析换流阀触发失败、直流侧短路等故障原因。

• 控制策略验证：通过记录控制指令与实际输出波形，验证换流器在故障期间的快速响应能力。

• 案例：某±320kV柔性直流工程利用故障录波优化控制参数，缩短故障恢复时间至100ms以内。

3. 电缆线路监测

• 局部放电检测：通过高频电流传感器（HFCT）记录电缆接头局部放电脉冲，结合行波定位技术定位缺陷位置。

• 绝缘老化分析：长期监测电缆绝缘介质损耗因数（tanδ），评估剩余寿命。

• 案例：某城市电网通过故障录波发现电缆中间接头局部放电，提前更换避免击穿事故。

三、变电侧应用场景

1. 变电站设备保护测试

• 主变保护：记录差动保护、瓦斯保护动作时的电流、电压波形，验证保护逻辑正确性。

• 母线保护：通过多间隔同步采样，分析母线故障时各支路电流分布，定位故障母线段。

• 断路器动作分析：记录分合闸线圈电流、触头行程曲线，评估断路器机械特性。

• 案例：某220kV变电站通过故障录波发现主变差动保护误动原因，修正CT变比后恢复正常。

2. 智能变电站集成

• 过程层网络监测：通过SV（采样值）、GOOSE（面向通用对象的变电站事件）报文记录，分析智能终端与合并单元通信异常。

• 站控层数据交互：监测MMS（制造报文规范）通信延迟，优化SCADA系统数据刷新速率。

• 案例：某智能变电站利用故障录波定位GOOSE报文丢包问题，通过调整交换机配置解决通信中断。

3. 二次设备状态评估

• 保护装置自检：记录保护装置硬件故障（如电源模块损坏、开出回路异常）时的自检报文。

• 测控装置精度校验：通过对比录波数据与标准源输出，验证测控装置采样精度是否符合要求。

• 案例：某变电站通过故障录波发现测控装置CT变比设置错误，避免误计量事故。

四、配电侧应用场景

1. 中低压配电网故障处理

• 小电流接地系统选线：记录故障时零序电压、电流波形，通过暂态特征分析定位故障线路。

• 分布式电源接入影响：监测光伏、储能等并网点电压波动，评估对配网保护的影响。

• 案例：某10kV配电网通过故障录波实现单相接地故障选线准确率提升至95%以上。

2. 工业园区供电可靠性提升

• 敏感负荷保护：记录电机启动、变频器运行时的电压暂降，优化无功补偿装置投切策略。

• 电能质量治理：监测谐波、三相不平衡度，指导安装APF（有源电力滤波器）或SVG（静止无功发生器）。

• 案例：某汽车工厂通过故障录波分析发现焊接设备导致电压暂降，安装UPS后避免生产中断。

3. 微电网运行控制

• 孤岛/并网模式切换：记录切换过程中电压、频率波动，验证控制策略稳定性。

• 多源协同调度：通过监测各分布式电源出力，优化能量管理系统的调度指令。

• 案例：某海岛微电网利用故障录波数据优化柴油发电机与储能的配合，降低燃油消耗20%。

五、特殊场景应用

1. 轨道交通供电系统

• 牵引网故障：记录接触网短路时的电流上升率，分析电弧燃烧特性，指导灭弧装置设计。

• 再生制动能量回收：监测列车制动时逆变器反馈电流，评估能量回收效率。

• 案例：某地铁线路通过故障录波优化再生制动控制策略，节能率提升15%。

2. 数据中心供电保障

• UPS切换测试：记录市电中断时UPS输出电压、频率波动，验证切换时间是否满足IT设备要求（≤10ms）。

• 柴油发电机启动分析：监测启动电池电压、燃油压力，预防启动失败导致的停电事故。

• 案例：某大型数据中心通过故障录波发现UPS旁路开关粘连，及时更换避免双路电源同时失效。

3. 船舶电力系统

• 发电机并车冲击：记录并车瞬间电压、频率差，优化并车控制器参数以减少冲击电流。

• 推进电机故障：监测电机定子电流谐波，诊断转子断条、气隙不均匀等故障。

• 案例：某远洋货轮通过故障录波定位推进电机转子断条，避免航行中动力丧失。

总结

故障录波装置的应用场景已从传统电网扩展至新能源、工业、交通、数据中心等多元化领域，其核心价值在于通过高精度数据记录和深度故障分析，实现以下目标：

• 提升供电可靠性：快速定位故障点，缩短停电时间。

• 优化系统保护：验证保护动作逻辑，防止误动/拒动。

• 支撑设备运维：通过状态监测实现预防性维护，降低全生命周期成本。

• 促进智能升级：为大数据分析、AI诊断提供基础数据，推动电力系统向数字化、智能化转型。

随着新型电力系统建设加速，故障录波装置将进一步融合物联网、边缘计算等技术，拓展至更多细分场景，成为保障能源安全的关键工具。
