弧光保护装置是一种专为快速检测并切断电弧故障设计的保护系统，其构成通常包括传感器单元、信号处理单元、逻辑判断单元、执行输出单元、通信与监控单元以及辅助单元六大核心模块。各模块协同工作，实现从电弧光检测到故障隔离的全流程保护。以下是详细解析：

一、传感器单元：电弧光的“眼睛”

传感器单元是弧光保护装置的前端感知部件，负责实时监测电力系统中的电弧光信号，并将其转换为电信号或光信号供后续处理。根据检测原理和应用场景，传感器可分为以下类型：

1. 光纤传感器

• 原理：利用光纤对电弧光（尤其是紫外线）的高灵敏度特性，将光信号传输至信号处理单元。

• 特点：抗电磁干扰能力强、响应速度快（纳秒级）、可弯曲布置，适用于狭小空间（如开关柜内部）。

• 安装：需将塑料光纤从中间撕开约3.5厘米，剥掉外皮后插入传感器连接器，并通过研磨确保端面光滑以减少信号损失。

2. 紫外线传感器

• 原理：检测电弧产生的紫外线（UV）辐射，将其转换为电信号。

• 特点：对电弧光特异性高，但易受环境紫外线干扰，需配合滤波电路使用。

• 应用：常用于户外设备或对紫外线敏感的场景。

3. 可见光传感器

• 原理：通过光敏元件（如光电二极管）检测电弧产生的强光。

• 特点：成本低、结构简单，但易受环境光干扰，需设置阈值过滤背景光。

• 适用场景：对成本敏感且环境光稳定的场合。

二、信号处理单元：电弧光的“翻译官”

信号处理单元接收传感器输出的原始信号，进行滤波、放大、数字化等处理，提取电弧光的特征参数（如强度、持续时间、频率），为后续逻辑判断提供准确数据。

1. 模拟信号处理

• 滤波电路：消除高频噪声和低频干扰，保留电弧光特征频段（如紫外线或可见光频段）。

• 放大电路：增强微弱信号，提高信噪比，确保信号可被后续模块识别。

2. 数字信号处理（DSP）

• 模数转换（ADC）：将模拟信号转换为数字信号，便于微处理器处理。

• 特征提取：通过算法分析信号波形，计算电弧光强度、上升时间等参数，判断是否满足故障条件。

三、逻辑判断单元：电弧光的“决策者”

逻辑判断单元是弧光保护装置的核心，根据信号处理单元输出的数据，结合预设的保护逻辑（如“弧光+电流”双判据），判断是否发生电弧故障，并决定是否触发跳闸信号。

1. 双判据逻辑

• 弧光判据：当传感器检测到的光强度超过阈值时，启动保护流程。

• 电流判据：同时检测故障电流是否超过设定值（如过流或零序电流），避免因单一光信号误判导致误动作。

• 优势：提高保护可靠性，适用于复杂电磁环境。

2. 可编程逻辑控制（PLC）

• 支持用户根据实际需求设置保护参数（如阈值、延时时间）和逻辑关系（如分段保护、区域联锁），实现灵活配置。

四、执行输出单元：电弧光的“执行者”

执行输出单元接收逻辑判断单元的跳闸指令，驱动断路器或接触器动作，迅速切断故障电路，防止电弧故障扩大。

1. 跳闸继电器

• 原理：通过电磁线圈吸合触点，闭合断路器的跳闸回路。

• 特点：响应速度快（毫秒级）、可靠性高，是执行单元的核心部件。

2. 固态继电器（SSR）

• 原理：利用半导体器件（如晶闸管）实现无触点开关，适用于高频跳闸场景。

• 特点：寿命长、无电弧产生，但成本较高。

3. 信号指示与报警

• 指示灯：显示装置运行状态（如电源、故障、跳闸）。

• 蜂鸣器/喇叭：发出声光报警，提醒运维人员及时处理。

五、通信与监控单元：电弧光的“联络官”

通信与监控单元实现弧光保护装置与上位机、监控系统的数据交互，支持远程监控、参数配置和故障分析。

1. 通信接口

• RS-485/RS-232：适用于短距离、低速率通信，常用于连接本地监控设备。

• 以太网：支持高速、远距离通信，可接入变电站综合自动化系统（SCADA）。

• 光纤接口：抗电磁干扰能力强，适用于高压或强电磁环境。

2. 通信协议

• Modbus：通用工业协议，支持主从式通信，便于与第三方设备集成。

• IEC 61850：变电站自动化标准协议，实现设备间互操作性。

3. 监控功能

• 实时数据展示：通过上位机软件显示电弧光强度、电流值、装置状态等。

• 事件记录与录波：存储故障发生时间、类型、动作值及波形数据，供事后分析。

• 远程控制：支持参数修改、装置复位等操作，减少现场维护工作量。

六、辅助单元：电弧光的“保障者”

辅助单元为弧光保护装置提供电源、人机交互、环境适应等支持功能，确保装置稳定运行。

1. 电源模块

• 输入：支持交流或直流供电（如AC 220V/DC 110V）。

• 输出：提供稳定的工作电压（如DC 24V）给各模块。

• 冗余设计：采用双电源切换或UPS备用电源，提高供电可靠性。

2. 人机界面（HMI）

• 液晶显示屏（LCD）：显示装置参数、故障信息、操作菜单等。

• 按键/触摸屏：支持本地参数设置、事件查询等操作。

3. 环境适应性设计

• 防护等级：外壳达到IP54或更高，防尘防水，适应恶劣环境。

• 温度范围：工作温度通常为-25℃至+70℃，满足户外或高温场景需求。

七、典型系统架构示例

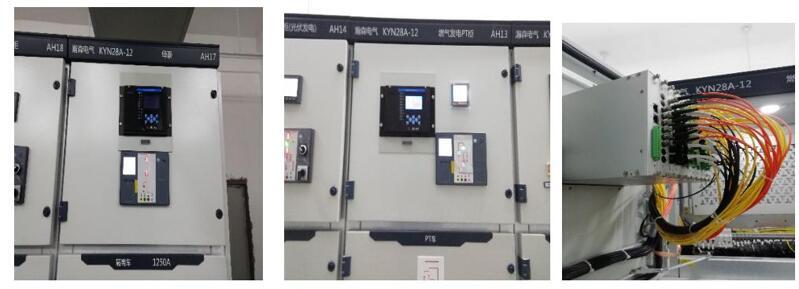

以中压开关柜弧光保护系统为例，其构成如下：

1. 传感器层：光纤传感器安装于母线室、断路器室、电缆室，检测电弧光。

2. 信号处理层：光纤信号传输至信号处理单元，进行滤波、放大、数字化。

3. 逻辑判断层：微处理器结合电流互感器信号，判断是否满足“弧光+电流”双判据。

4. 执行层：跳闸继电器驱动断路器分闸，切断故障电路。

5. 通信层：通过RS-485或以太网将故障信息上传至监控中心。

6. 辅助层：电源模块提供稳定供电，HMI支持本地操作与显示。

八、构成优势总结
