二次设备图是电力系统中至关重要的技术文件，它精准呈现二次设备间的连接与工作逻辑，对电力系统的安全稳定运行、安装调试及维护检修意义重大。科学合理的绘制方法是确保二次设备图质量的关键，以下将详细介绍其常用的科学绘制方法。

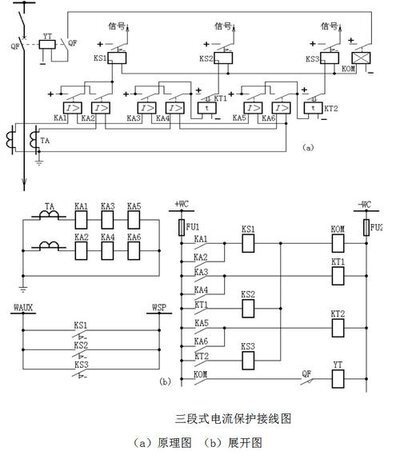

整体式画法

整体式画法将二次设备以较为形象的整体形式呈现。在这种方法中，设计人员会把构成整套装置所需的二次设备，如各种继电器、控制开关、信号装置等，按照它们在系统中的实际布局和相互关系进行绘制。

• 优点：整体式画法能够直观地展示二次设备的整体构成和相互之间的连接关系，让设计人员在设计构思阶段就能快速把握整个系统的架构，方便进行整体规划和布局调整。对于初学者和非专业人员来说，这种画法也更容易理解二次设备的工作原理和系统组成。

• 应用场景：常用于初步设计方案展示、系统整体架构讲解以及一些对二次设备细节要求不高的场合。例如，在电力项目的可行性研究阶段，使用整体式画法可以快速向投资方和相关部门展示二次系统的基本构成和功能。

展开式画法

展开式画法以电气回路为基础，将继电器等元件的线圈、触点按照保护动作的顺序，自左而右、自上而下绘制成接线展开图。

• 优点：接线清晰是展开式画法的最大优势。它将复杂的二次回路按照功能分解成多个相对独立的回路，每个回路的元件和接线都一目了然，便于设计人员分析和设计保护、控制逻辑。同时，这种画法也极大地方便了施工接线、线路检查和维修工作。施工人员可以根据展开图准确地找到每个元件的位置和接线关系，提高工作效率和质量。

• 应用场景：广泛应用于电力系统继电保护、自动装置等对逻辑要求严格、接线复杂的二次回路设计中。例如，在变压器保护装置的设计中，展开式画法可以详细地展示差动保护、过流保护等各个保护回路的元件连接和工作顺序。

模块化绘制方法

随着电力系统规模的不断扩大和复杂程度的增加，模块化绘制方法逐渐得到广泛应用。这种方法将二次系统按照功能划分为多个模块，如测量模块、保护模块、控制模块等，每个模块独立进行设计和绘制。

• 优点：模块化绘制方法提高了设计的标准化和规范化程度，不同模块可以在多个项目中重复使用，减少了设计工作量，缩短了设计周期。同时，模块之间的接口清晰明确，便于系统的集成和调试。当某个模块出现问题时，可以方便地进行更换和维修，提高了系统的可维护性。

• 应用场景：适用于大型电力项目的二次系统设计，尤其是那些具有相似功能和结构的子系统。例如，在智能变电站的设计中，可以采用模块化方法设计各个间隔的保护测控装置，提高设计效率和质量。
