卡扣式安装的电能质量在线监测装置是一种结合了便捷安装与高效监测功能的电力设备，专为简化现场部署、降低运维成本而设计。以下从核心特点、技术优势、应用场景及选型建议四个方面进行详细介绍：

一、核心特点

1. 快速安装，无需开孔

• 采用卡扣式机械结构，通过弹簧卡扣或滑轨设计直接固定在配电柜导轨、开关柜横梁或标准DIN导轨上，无需钻孔或螺丝固定，安装时间缩短至5分钟以内。

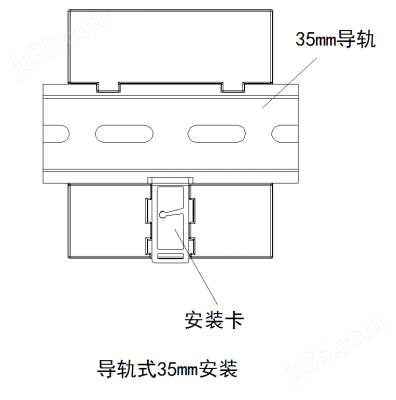

• 兼容性强，适配35mm标准DIN导轨（如EN 50022标准）或定制化卡扣，可灵活安装于不同规格的配电设备中。

1. 模块化设计，即插即用

• 装置本体与传感器（如电流互感器、电压采样模块）采用分体式设计，通过快速连接器（如航空插头）实现电气连接，避免现场接线错误。

• 支持热插拔功能，可在不停电状态下更换或扩展模块，提升系统可用性。

2. 紧凑结构，节省空间

• 体积小巧（通常为标准模块尺寸，如9U×18TE），厚度仅30-50mm，适合高密度配电柜或空间受限的场景。

• 集成化设计将数据采集、处理、通信功能整合于单一模块，减少外部设备依赖。

二、技术优势

1. 高精度监测能力

• 配备高速ADC（模数转换器）和DSP（数字信号处理器），可实时监测电压、电流、频率、谐波（THD）、功率因数、三相不平衡度等20+项电能质量参数。

• 采样率达10kHz以上，满足IEC 61000-4-30标准对A级电能质量监测设备的要求，精准捕捉瞬态扰动（如电压暂降、暂升、闪变）。

2. 智能通信与数据管理

• 支持RS485、以太网、4G/5G、LoRa等通信协议，可无缝接入现有能源管理系统（EMS）或云平台。

• 内置大容量存储（如16GB Flash），支持历史数据本地存储及断点续传功能，确保数据完整性。

3. 安全防护与可靠性

• 符合IEC 61850标准，具备电磁兼容（EMC）三级防护，抗干扰能力强。

• 采用工业级元器件，工作温度范围-40℃~+85℃，适应恶劣工业环境。

三、典型应用场景

1. 工业制造领域

• 监测精密机床、自动化生产线的电能质量，预防电压波动导致的设备停机或产品缺陷。

• 结合能耗分析功能，优化生产流程中的电力使用效率。

2. 数据中心与商业建筑

• 实时监控UPS输出质量，确保服务器等关键负载的稳定供电。

• 通过电能质量数据定位谐波源（如变频器、LED照明），降低无功功率损耗。

3. 新能源与智能电网

• 监测光伏逆变器、储能系统的并网电能质量，满足电网接入标准。

• 分析分布式电源对配电网的影响，助力微电网优化调度。

四、选型建议

1. 参数匹配性

• 根据监测需求选择参数范围（如谐波次数最高支持50次或100次）。

• 确认电流互感器变比与负载电流匹配，避免测量误差。

2. 通信兼容性

• 优先选择支持Modbus TCP/IP或IEC 61850 MMS协议的设备，便于与现有系统集成。

• 考虑通信冗余设计（如双以太网口），提升数据传输可靠性。

3. 扩展性与升级性

• 选择支持软件远程升级（OTA）的装置，便于后续功能扩展。

• 确认是否支持边缘计算功能（如本地告警、数据预处理），减轻上位机负担。

五、案例参考

某汽车制造厂采用卡扣式监测装置后，实现以下效益：

• 安装效率提升：原需2小时/台的安装时间缩短至10分钟，减少停机损失。

• 故障定位精准：通过谐波分析快速定位变频器故障，维修时间从4小时降至1小时。

• 能效优化：基于功率因数监测数据，调整无功补偿装置，年节约电费约15万元。

卡扣式安装的电能质量在线监测装置通过创新设计，在安装便捷性、监测精度与系统兼容性之间取得平衡，成为工业4.0时代电力运维的优选方案。
